首页>>曝气设备>>悬挂链曝气器四管式

悬挂链曝气器四管式
型号:四管式
类别:曝气设备 , 悬挂链曝气器四管式

◆ 您可通过电话、邮件或在线QQ方式与销售代表联系询价及采购

产品介绍

  悬挂链曝气器四管式是在双管基本上研制开发的新型悬挂链四管式曝气器。 曝气膜片由之前的复合型、三元乙丙橡胶升级为有美国道康宁硅胶曝气膜,具有氧利用率高具有氧利用率高、后期维护简单、省力、低耗能、寿命长等优势。做为是百乐克工艺中的主体设备,它的充氧效率和动力效率较普通微孔曝气设备有所提高,并且可以在不影响正常运行(不停水、不停止供气)的情况下,进行检修、更换损坏的曝气器,实用可靠。

  产品构造

  悬挂链曝气器四管式采用注塑一体成型,淘汰了粘连接的方式,使整体更加方坚固,进气口采用了一体式,不易断裂,更不会出现漏气现象。悬挂链曝气系统由供气软管、漂浮布气道、悬挂软管、橡胶膜管曝气单元组成。橡胶膜管曝气单元是悬挂链式曝气系统的核心,其靠自重沉于水下;漂浮布气管漂浮于水面上,供气软管通过阀门与将漂浮布气管与供气干管相连,将压缩空气引入漂浮布气管,再通过悬挂软管将空气引入橡胶膜管曝气单元,通过橡胶膜管上的微孔以小气泡的形式释放,完成曝气过程。一条漂浮布气管上安装有若干套橡胶膜管曝气单元,形成一条曝气链,曝气链横跨曝气池两岸,一座曝气池需安装多条曝气链。

  产品特点

  1节约工程投资 悬挂链曝气器技术中的曝气器核心构筑物可以采用合建的土池结构(除磷池、曝气池、沉淀池、二次曝气池、稳定池均可自由合建),也可以利用现有的坑塘和自然水系,池形可以根据实际情况设计成不规则形状。土建费用大幅度降低,工程投资大约可以节省30%-50%。

  2节省运行费用 悬挂链式曝气器系统具有节能、低耗的显著特点。它释放的气泡小,在水中停留时间长,曝气过程中曝气单元在水下自由摆动,氧利用率和动力效率是各种曝气方式中最高

  3维修维护方便 悬挂链移动式曝气器系统所有紧固件均在水面上,这样就便于维修,在不停气、不放空构筑物的情况下,将曝气器从水中直接提出水面即可进行维护和维修。

  使用范围

  适用于新建城市污水处理厂及石化、纺织、造纸、印染、酿造、制药、制革等工业废水治理。

  性能及优势

  1 悬挂链曝气器采用优质EPDM膜,此膜寿命长,可以达到5年,彻底解决了橡胶膜片易撕裂、寿命短的缺点。

  2 抗碰撞能力强,不易损坏。

  3我公司悬挂链曝气器采用一体式进气室,彻底解决了漏气及长时间水中使用曝气器无法使用的问题;

  4 浮管采用抗紫外线材料整体焊接,彻底解决了漏气现象,而且使用寿命长。

  5全部采用抗腐蚀材料。

  产品参数


产品样本

相关参数

参数

型号

HJYQ

膜片厚度2mm
膜片直径65mm-69mm
孔隙长度0.8mm-1.8 mm
微孔数量54000个/套
抗撕裂能力60-68 KN/m
耐压强度>3 kg/cm2
溶氧效果>6 ppm(清水)
理论动力效率6.5 kgO2/kw·h
服务面积10-20m2/套
氧利用率>35%
充氧能力0.89 kgO2/h

材质

复合塑料+三元乙丙(美国道康宁硅橡胶、特殊型)

规格

四管

  产品设计

  悬挂链曝气器系统的设计要点:漂浮曝气管直径一般为DN100~150 mm,间距为3.0~5.0 m,具体管径和间距视污水种类、水质、供气量等工艺条件确定。橡胶膜管曝气单元距池底0.15~0.50m,间距0.50~1.50m。每根漂浮布气管上安装的橡胶膜管曝气单元的规格和数量由池体宽度和曝气量确定。鼓风机自身配置的过滤器基本可满足曝气器的使用要求,可不单独设置空气过滤装置。

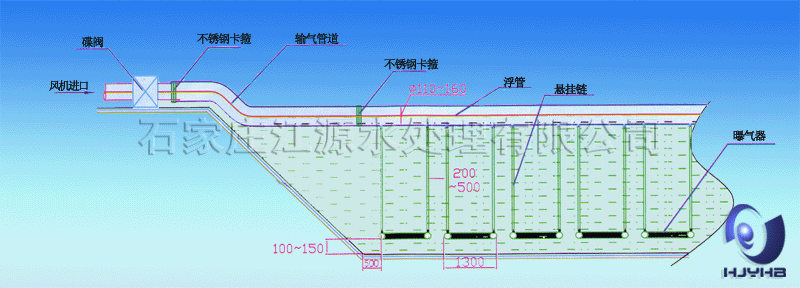

安装意示图

订货须知:悬挂链曝气器四管式,曝气膜片有:EPDM膜片及硅胶胶片。

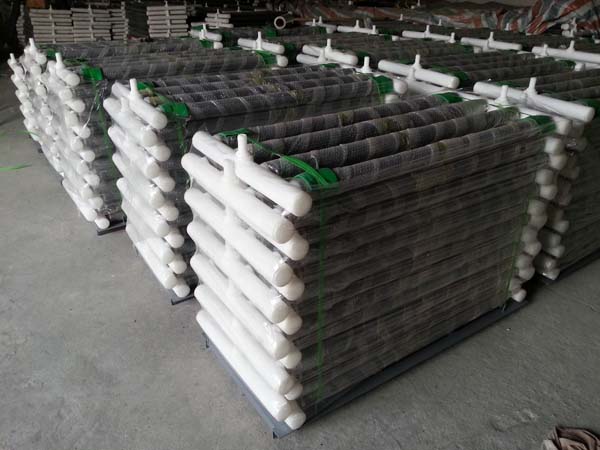

悬挂链曝气器1


悬挂链曝气器2


悬挂链曝气器3


悬挂链曝气器4


注:我公司所上传图片,均为石家庄江源水处理有限公司真实拍摄!

      我公司专业生产悬挂链曝气器,诚信经营,欢迎来厂参观!
